Dependendo das condições e do material extrudado podem ocorrer vários tipos de defeitos, que afetam a resistência e qualidade do produto final.

Os principais defeitos são:

  • trinca superficial : ocorre quanto a temperatura ou a velocidade é muito alta. Estas causam um aumento significativo da temperatura da superfície, causando tricas e rasgos. Os defeitos são intergranulares. Ocorrem especialmente em ligas de alumínio, magnésio e zinco, embora possam ocorrer em ligas de alta temperatura. Estes defeitos podem ser evitados reduzindo-se a velocidade de extrusão e diminuindo a temperatura do tarugo.
  • cachimbo: o tipo de padrão de fluxo mostrado na figura c mostrada anteriormente (rever) tende a arrastar óxidos e impurezas superficiais para o centro do tarugo, como num funil. Este defeito é conhecido como defeito cachimbo ( ou rabo de peixe) . O defeito pode se estender até um terço do comprimento da parte extrudada e deve ser eliminado por corte. O defeito pode ser minimizado alterando-se o padrão de fluxo para um comportamento mais uniforme., controlando a fricção e minimizando os gradientes de temperatura. Alternativamente o tarugo pode ser usinado ou tratado quimicamente antes da extrusão, removendo-se as impurezas superficiais.

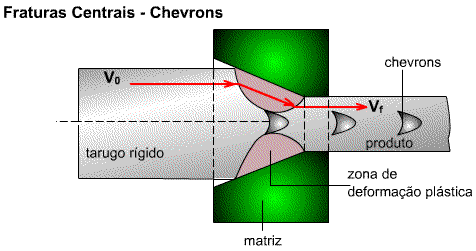

  • trinca interna: o centro do tarugo pode desenvolver fissuras que são conhecidas como trincas centrais, fratura tipo ponta de flecha ou chevron. O defeito é atribuído à tensão hidrostática de tração na linha central , similar à situação da região de estricção em um corpo em ensaio de tração. A tendência à formação de fissuras centrais aumenta com o crescimento da fricção e da relação de extrusão . Este tipo de defeito também aparece na extrusão de tubos.
Tópicos:
