O fluxo do metal determina a qualidade e as propriedades mecânicas do produto final.

O fluxo do metal é comparável ao escoamento de um fluido num canal. Os grãos tendem a alongar-se formando uma estrutura com orientação preferencial. O fluxo inadequado pode causar inúmeros defeitos.

A técnica de observação do fluxo consiste em seccionar o tarugo ao longo de seu comprimento e marcar uma das faces com um quadriculado. As duas metades são então colocadas juntas na câmara e extrudadas. Após a extrusão as partes são novamente separadas para exame.

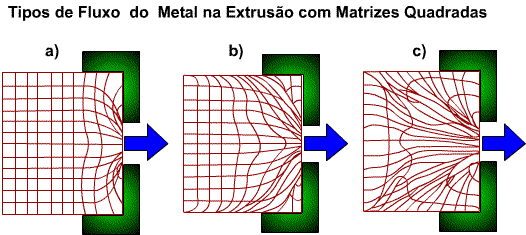

Na figura abaixo pode ser observado o resultado desta técnica, para três situações típicas da extrusão direta para matriz quadrada ( ângulo da matriz de 90 0) .


Observe as zonas mortas nas figuras b) e c) , onde o metal fica praticamente estacionário nos cantos. A situação é similar ao escoamento de fluido num canal com cantos vivos e curvas.

Velocidades
As velocidades do pistão podem chegar até 0,5m/s . Geralmente , velocidades menores são recomendadas para o alumínio, magnésio e cobre, e velocidades mais altas para aços, titânio e ligas refratárias.

Tolerâncias
As tolerâncias na extrusão estão na faixa de 0,25 - 2,5 mm e aumentam com as dimensões da seção transversal.

Entre outros parametros a considerar salienta-se eças complexas poderão requerer matrizes especiais como a ilustrada abaixo, para peças vazadas.
