Dobramento

• Características
• Raio de Dobramento
• Efeito mola

Características

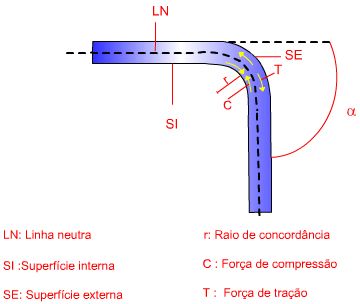

Nesta operação, a tira metálica é submetida a esforços aplicados em duas direções opostas para provocar a flexão e a deformação plástica, mudando a forma de uma superfície plana para duas superfícies concorrentes, em ângulo, com raio de concordância em sua junção. A figura mostra os esforços atuantes e a forma adquirida por uma tira submetida a dobramento.

Raio de Dobramento

Para a operação de dobramento existe um raio de dobramento abaixo do qual o metal trinca na superfície externa. É o raio mínimo de dobramento, expresso geralmente em múltiplos da espessura da chapa.

Um raio de dobramento de 3t indica que o metal pode ser dobrado formando um raio de três vezes a espessura da chapa sem que haja o aparecimento de trincas. O raio mínimo de dobramento é portanto um limite de conformação, que varia muito para os diversos metais e sempre aumenta com a prévia deformação a frio do metal.

Alguns metais muito dúcteis apresentam raio mínimo de dobramento igual a zero. Isto significa que as peças podem ser achatadas sobre si mesmas, mas geralmente não se utiliza este procedimento para evitar danos no punção ou na matriz.

Efeito mola

A operação de dobramento exige que se considere a recuperação elástica do material (efeito mola), para que se tenham as dimensões exatas na peça dobrada. A recuperação elástica da peça será tanto maior quanto maior for o limite de escoamento, menor o módulo de elasticidade e maior a deformação plástica. Estabelecidos estes parâmetros, a deformação aumenta com a razão entre as dimensões laterais da chapa e sua espessura.

O efeito mola ocorre em todos os processos de conformação, mas no dobramento é mais facilmente detectado e estudado. O raio de curvatura antes da liberação da carga ( R_o) é menor do que após a liberação ( R_f ). O efeito mola ( ver figura abaixo) é representado pelo símbolo K .
