É feita em temperatura elevada para ligas que não tenham suficiente ductilidade a temperatura ambiente, de forma a reduzir as forças necessárias.
Características
A extrusão a quente apresenta alguns problemas como todo o processo de alta temperatura:
- O degaste da matriz é excessivo.
- O esfriamento do tarugo na câmara pode gerar deformações não-uniformes.
- O tarugo aquecido é coberto por filme de óxido ( exceto quando aquecido em atmosfera inerte) que afeta o comportamento do fluxo do metal por suas características de fricção e pode gerar um produto de pobre acabamento superficial.
Algumas medidas preventivas podem sanar ou minorar o efeito dos problemas mencionados acima:
- Para reduzir o efeito de esfriamento e prolongar a vida da ferramenta, a matriz pode ser pré-aquecida.
- Para melhorar o acabamento superficial, a camada de óxido é removida através do uso de uma placa, com diâmetro inferior ao da câmara, posicionada sobre o pistão. Ao extrudar o tarugo, uma casca cilíndrica contendo a camada de óxido permanece " colada " à parede da câmara. Com isto elimina-se a presença de óxidos no produto. A casca é posteriormente removida da câmara.

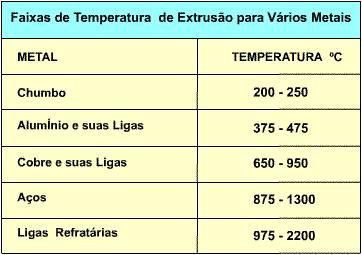

Veja o campo de temperaturas para extrusão de vários metais:
Projeto de Matrizes e Materiais

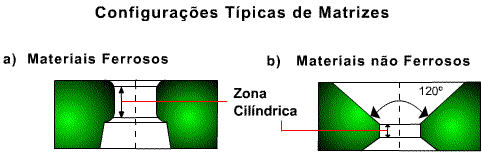

O projeto de matrizes requer experiência considerável. Dois exemplos de configurações são mostrados na figura abaixo.
Os diferentes tipos de matrizes tem suas características classificadas abaixo.

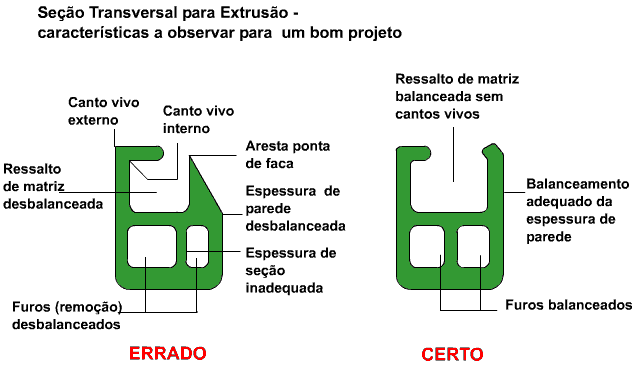

Linhas gerais para um projeto adequado são mostradas na figura abaixo. Destacam-se: procurar simetria da seção transversal, evitar cantos vivos e mudanças extremas nas dimensões dentro da seção tansversal.
Os materiais para matrizes de extrusão a quente são usualmente aços ferramenta para trabalho a quente. Revestimentos como zirconia podem ser aplicados para prolongar a vida das matrizes, especialmente em matrizes para produção de tubos e barras.
Lubrificação é importante na extrusão a quente. O vidro é excelente lubrificante para aço, aço inox, metais e ligas para altas temperaturas.
No processo Séjournet, uma pastilha de vidro é colocada na entrada da matriz. A pastilha atua como um reservatório de vidro fundido, que lubrifica a interface da matriz durante a extrusão. Vidro pulverizado sobre o tarugo reduz a fricção da interface câmara-tarugo.
Para metais com tendênca a aderir à parede da matriz, pode-se usar um revestimento fino de metal macio e de baixa resistência, como cobre ou aço doce. O procedimento é denominado “jaquetamento” ou “enlatamento”. Além de formar um superfície de baixa fricção o tarugo fica protegido contra contaminação do ambiente, e vice-versa no caso de material tóxico ou radioativo.
