Um empreendedor norte-americano surpreendeu a indústria e a comunidade científica ao inventar um novo tratamento térmico que cria um aço superforte em poucos segundos. O novo tratamento térmico deixa o aço mais forte do que as ligas de titânio usadas pela indústria - e em menos de 10 segundos. Além de ser mais forte do que qualquer aço conhecido, o novo processo resulta em um aço com maior capacidade de absorção de choques.
Maturidade questionada
O processo básico de tratamento térmico do aço mudou muito pouco na era moderna. Isso explica porque tão poucos pesquisadores se dedicam ao assunto hoje: ninguém acreditaria ser possível um incremento tão grande.
Um grupo de engenheiros da Universidade de Ohio, está agora trabalhando juntamente com Gary Cola, o inventor do super-aço, para entender o aparente "milagre".
"O aço é o que podemos chamar de uma tecnologia 'madura'. Nós gostamos de pensar que já sabemos tudo a respeito dele," afirmou o professor Suresh Babu, que está tentando desvendar o mistério.
"Se alguém inventa uma forma de tornar o mais forte dos aços ainda mais forte um mínimo que seja, isso já seria um grande feito. Mas [o que foi obtido por Gary] é astronômico," estranha Babu.
Carros mais leves
Embora varie de uma indústria para outra, o tratamento térmico do aço é feito aquecendo-o a cerca de 900 graus Celsius e depois deixando-o esfriar por algumas horas.

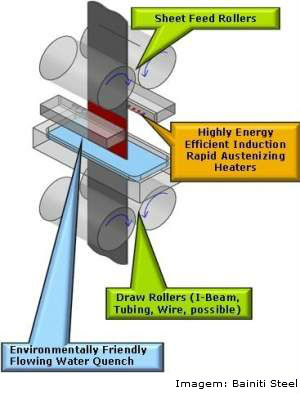

Gary Cola elevou a temperatura do aço comum até 1.100 graus Celsius, e depois esfriou-o rapidamente em água - tudo em cerca de 10 segundos. O pesquisador confessa que não acreditou no inventor: "Esse processo não deveria funcionar. Eu não acreditei nele," afirma.
O novo aço pode ser laminado e estirado 30% mais do que os aços martensíticos tradicionais e ainda preservar suas qualidades superiores. Isto significa que o novo super-aço pode permitir que a indústria automobilística construa chassis, carrocerias e monoblocos 30% mais leves sem qualquer perda de segurança para os carros.
Martensita, austenita, bainita e carbetos
Uma análise preliminar mostrou que, além da martensita, o aço possui uma microestrutura chamada bainita, salpicada de compostos ricos em carbono, chamados carbetos.
Nos tratamentos térmicos tradicionais, mais lentos, as microestruturas iniciais do aço sempre se dissolvem em uma fase homogênea, chamada austenítica. Mas um choque rápido de temperatura normalmente transforma toda a austenita em martensita.
"Nós acreditamos que, como o processo é tão rápido, os carbetos não têm chance de se dissolver completamente no interior da austenita, permanecendo no aço e formando essa microestrutura única contendo bainita, martensita e carbetos," propõe Babu.
