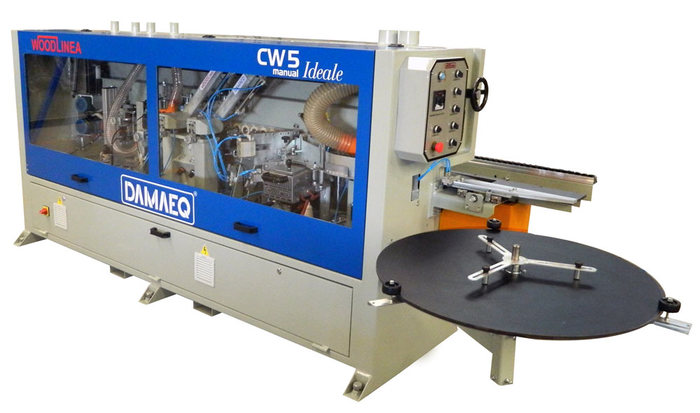

COLADEIRA DE BORDOS IDEALE

Máquina da Divisão de máquina para madeiras do Grupo Damaeq, que conta com mais de 23 anos de experiência no mercado moveleiro. Equipamento que se destina ao beneficiamento de chapas e painéis utilizados na indústria de móveis, portas e componentes de marcenaria e carpintaria. Trata-se de uma máquina automática ou manual para colar bordos de madeira ou bordos plásticos (ABS, PVC e outros) em chapas de madeira, MDF, MDP, compensados e outros, bem como para dar acabamento nos mesmos.

A Coladeira de Bordos Ideale pode possuir até 7 grupos de trabalho:

ESTRUTURA DO EQUIPAMENTO:

Barramento:
Estrutura soldada em aço de construção mecânica, sendo à base de assentamento dos grupos e esteira totalmente usinada, garantindo um perfeito alinhamento dos componentes.
Coladeira de Bordos automática ou manual para colar bordos em bobina de 0,4 a 3,0mm composta de grupo passador de cola, destopador, refilador (podendo possuir grupos opcionais). Altura de colagem de 12 até 60 mm com sistema de troca rápida para o grupo passador de cola (Não acompanha caixa de cola reserva). O comprimento mínimo é de 100 mm e a largura mínima sugerida é de 110mm. A velocidade da esteira é fixa de 12 m/min. Cabine acústica de alta performance, garantindo um nível de ruído dentro dos parâmetros aceitos por norma.Tampas de acesso aos grupos com visor translúcido em policarbonato.
Comprimento total do barramento apartir de 3.000 mm.

Transporte:
O transporte é feito por uma esteira de corrente, montada com sapatas injetadas em nylon grafitado, as quais deslizam sobre uma guia retificada ao longo da extensão do barramento. A tração é feita por um moto-redutor de rosca sem fim, acionado por um motor de dupla velocidade o que nos permite duas velocidades fixas de 12m/min. e 18m/min.

Prensor vertical:
Em aço estruturado é soldado e usinado em toda sua extensão. Montado com roldanas emborrachadas rolamentadas, as quais, por pressão, garantem a aderência dos painéis sobre a esteira de transporte. O deslocamento do prensor é feito sobre guias lineares, as quais garantem precisão e suavidade no movimento.

Prensor Lateral:
Deslocamento sobre Guias Lineares movimento a 65º da esteira (menor impacto com o painel)

Mesa Bobinas:
Fica externamente à cabine e tem capacidade para rolos de até 800mm de diâmetro. Gira sobre rolamentos axiais e possui centralizador de bobina expansivo.

Guia de Apoio Lateral:
Pista de Roletes em Nylon. Regulagem simples . Pode ser retirada facilmente.

Painél Elétrico:
Tensão 24V, em conformidade com a norma de segurança NR-12.

Painél de Comando:
Fica localizado na lateral de entrada da máquina, em frente ao operador, facilitando a operação e a visualização do mesmo.Todos os comandos são efetuados através de um CLP, o que garante um perfeito sincronismo de operação, mesmo quando alteramos a velocidade da máquina.

Botão de Emergência:
Interrompe o funcionamento da máquina.

Chave de Segurança:
Conforme norma de Segurança NR-12

GRUPOS DO EQUIPAMENTO:

Conjunto de colagem:
Composto por Caixa de Cola, Prensor lateral, Faca para ABS 3mm - H 60 Fita 0,4mm e Mesa de fita basculante.

Caixa de Cola: Com capacidade para 2,5 litros de Hot-Melt granulado e 2500 Watts de potência instalada, este grupo dispõe de copiador lateral com movimento da caixa de cola perpendicular à esteira sobre guia e rolamento linear de esferas recirculantes. Possui exclusivo sistema (Quick-lock) de troca rápida para caixa de cola, o qual facilita a troca, a manutenção e a lubrificação do grupo.
Prensor Lateral: Grupo composto por um rolo metálico paralelo revestido com Níquel Duro e dois rolos emborrachados. A pressão é ajustada através de molas de tração, sendo o movimento feito sobre guias e rolamentos axiais de esferas recirculantes.
Destopador Reto / Raio (Quick - Position):
02 Motores AF 12.000rpm (0.75Cv Cada). Serra com afiação Reto/Raio. Deslocamento a 45° da esteira sobre guias lineares. Copiador lateral pneumático para o Corte em Raio. Troca Mecânica de reto para raio (quick - position).

Refilador (Quick - Position):
Deslocamento vertical e horizontal sobre guias lineares. Motores (2x0,75Cv) AF – 12.000rpm. Fresa Reto/Raio 2 em diamante. Sistema de ajuste (Quick-Position) para até 3 espessuras de fita. Neste sistema posiciona-se o copiador lateral em relação ao painel através de um dial já pré- ajustado.

GRUPOS OPCIONAIS DO EQUIPAMENTO:

Tupia Dupla Automática (opcional):
Com dois motores de 2Cv - AF - 12.000rpm (opcional 4Cv), possui regulagem horizontal e vertical o que possibilita um uso mais homogêneo das ferramentas – Eixo de D-30mm com duas chavetas de 8mm. FUNÇÃO: Retificar a face do painel, eliminando as falhas de acabamento, marca acentuada do riscador da seccionadora e de esquadro de corte.

Raspador de Cola (opcional):
Conjunto que através de um inserto de metal duro, raspa o excesso de cola na superfície do painel.

Raspador de Raio (opcional):
Conjunto que através de um inserto de metal duro, raspa os bordos plásticos longitudinalmente para eliminar eventuais rugosidades deixadas pelo conjunto refilador.

Polidor (opcional):
Polidor de Cantos Fixo, para uso com disco de pano de diâmetro 110/125 mm. Dois motores de 0,16 HP.
