Descrição

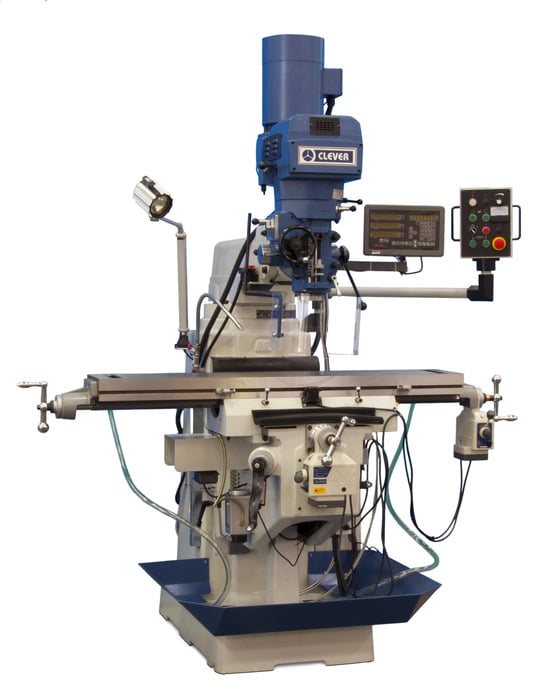

FRESADORA FERRAMENTEIRA, MARCA CLEVER, MODELO 4VS
Características
1 – ESPECIFICAÇÕES TÉCNICAS MECÂNICAS
CURSOS
CURSO LONGITUDINAL DA MESA - EIXO X 920 / 940 mm
CURSO TRANSVERSAL DA MESA - EIXO Y 400 / 410 mm
CURSO VERTICAL DA MESA - EIXO Z 420 / 440 mm
CURSO DA MANGA DO FUSO 127 mm
CURSO DO SUPORTE DO CABEÇOTE 458 mm
DIMENSÕES
DISTÂNCIA MÁXIMA DO FUSO ATÉ A MESA 458 mm
DISTÂNCIA MÍNIMA DO FUSO ATÉ A MESA 0 mm
DISTÂNCIA MÁXIMA DO FUSO ATÉ A COLUNA 756 mm
DISTÂNCIA MÍNIMA DO FUSO ATÉ A COLUNA 172 mm
LARGURA DO CONSOLE DE APOIO DA MESA 650 mm
CABEÇOTE
POTÊNCIA DO MOTOR DO CABEÇOTE 5 HP
CONE DO FUSO ISO 40
VELOCIDADES DO FUSO – GAMA BAIXA 60 - 500 RPM
VELOCIDADES DO FUSO – GAMA ALTA 500 - 3800 RPM
AVANÇOS DO FUSO 0,04 mm/volta
AVANÇOS DO FUSO 0,08 mm/volta
AVANÇOS DO FUSO 0,15 mm/volta
DIÂMETRO DO FUSO 100 mm
FRESAGEM
PESO MÁXIMO DA PEÇA 340 kg
DIMENSÔES DA MESA 254 x 1.370 mm
QUANTIDADE DE RANHURAS “T” 3
DIMENSÕES GERAIS
DIMENSÕES DA MÁQUINA (COMP. x LARG. x ALTURA) mm. 1.700 x 1.900 x 2.300
PESO LÍQUIDO APROXIMADO kg 1.300
PESO BRUTO APROXIMADO kg 1.500
***Este equipamento atende a norma NR12.
2 - ACESSÓRIOS STANDARD
• Sistema de refrigeração completo;
• Sistema central de lubrificação manual;
• Sistema de avanço motorizado no eixo x, y e z;
• Conjunto de chaves de serviços;
• Conjunto de proteção para barramento;
• Bandeja coletora de cavacos;
• Iluminação halógena (com braço articulado);
• Manual de instruções.
3 – ACESSORIOS OPCIONAIS
• Morsa Giratória de 6”;
• Conjunto de grampos de fixação (clampings;
• Conjunto de pinças com porta pinças;
• Conjunto Digital marca Clever nos 03 eixos
