Descrição

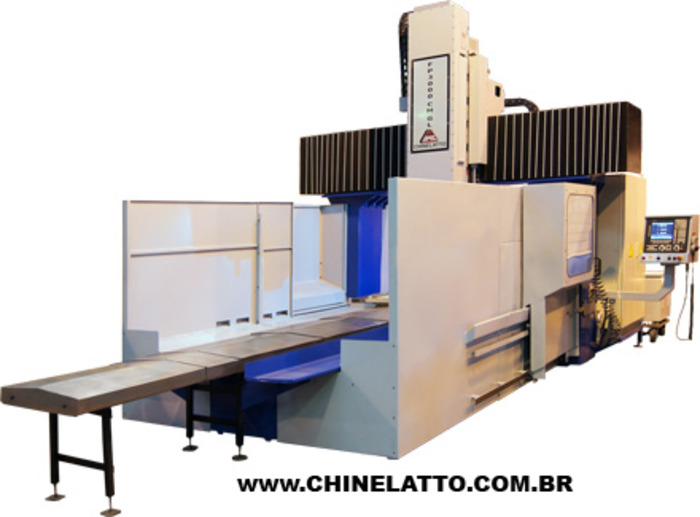

Fresadora Portal CNC - "CHINELATTO" - modelo FP-3000-CM-GL
- Fabricação nacional;
- Estrutura Reforçada. Base, mesa, colunas, travessão e cabeçote construídos em ferro fundido cinzento GG25 normalizado;
- Carenagem completa com 02 portais móveis;
- Guias lineares reforçadas para deslocamentos nos eixos longitudinal (X), transversal (Y) e vertical (Z);
- Proteção telescópica para as guias lineares eixo X;
- Proteções sanfonadas para as guias lineares eixos Y e Z;
- Comando CNC e Servo motores "FAGOR";
- Posicionamento via encoder nos eixos dos servo motores;
- Cabeçote sustentado por 2 cilindros hidráulicos;
- Manivela Eletrônica tipo JoyStick para movimentação manual;
- Sistema completo do lubrificação automática;
- Sistema de refrigeração. Tanque com capacidade para 500 litros;
- 01 Jogo de calços paralelos sobre a mesa 2.200 x 100 mm;
Principais Dados Técnicos:
- Eixo X - curso = 3.200 mm
- Eixo Y - curso = 2.300 mm
- Eixo Z - curso = 900 mm
- Altura nariz Eixo árvore até mesa: min.- máx. = 170 - 1.070 mm
- Distância entre colunas = 2.210 mm
- Eixo árvore normal - motor 30 Kw = ISO 50 - 3.000 rpm
- Eixo árvore "opcional" - motor 22/33 Kw = ISO 50 - 6.000 rpm
- Mesa - dimensões (comprimento x largura) = 3.000 x 1.200 mm
- Peso máximo aproximado admissível sobre a mesa = 8.000 kg
Opcionais:
- Sub-Cabeçote Angular adaptável ao cabeçote fresador para usinagem a 90 graus;
- Apalpador marca "Renishaw" com cabos de conexão e interface;
- Réguas de leitura digital marca "Fagor" para os eixos X - Y - Z;
- Transformador de corrente elétrica;
- Ferramentas de Usinagem.
Características
CURSO:
- Eixo X - longitudinal 3.000 mm
- Eixo Y - transversal 2.200 mm
- Eixo Z - vertical 900 mm
CABEÇOTE FRESADOR:
- Velocidades variáveis de rotação - 1 gama = 50 a 6.000 rpm
MESA:
- Dimensões úteis = 3.000 x 1.000 mm
