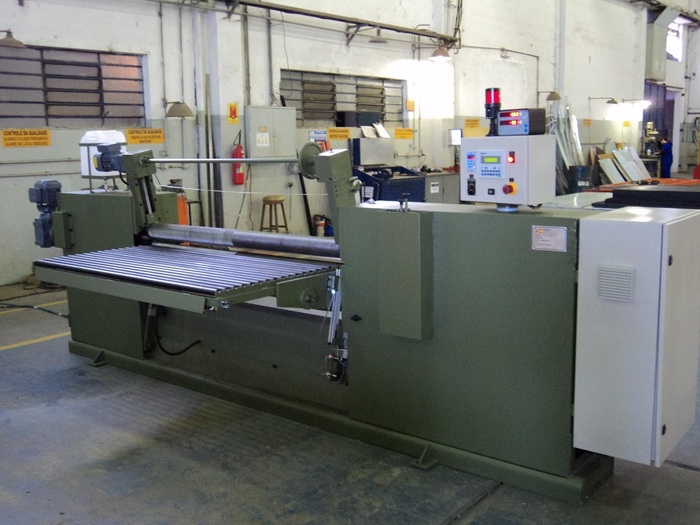

Rachadeira Horizontal Modelo K-1

O equipamento faz a laminação do material com auxilio de uma mesa de apoio.
A Placa a ser cortado é colocada na mesa de apoio, e levada de encontro aos rolos tracionadores e após os rolos o material entra em contato com a lâmina de corte. Depois do corte feito as mantas saem na parte traseira da máquina já cortada.
A mesa de apoio possui roletes livres, montada em estrutura sólida que possui em sua extremidade guias deslizantes para o movimento de subir e descer o conjunto.
O acionamento da mesa é feito manualmente através de transmissão de engrenagem e corrente, para o controle de espessura, está montado na lateral da mesa um relógio medidor de espessura com escalas em centésimos de milímetros no centro da mesa, no sentido longitudinal do equipamento está montado um rolo tracionador motorizado que é apoiado em rolamentos blindados.
O rolo tracionador é motorizado por um moto-redutor que está ligado ao rolo por intermédio de junta universal.
No rolo tracionador superior a motorização é feito pelo mesmo moto-redutor que aciona o rolo tracionador inferior, mantendo assim uma velocidade sincronizada nos dois rolos. No rolo tracionador superior está montado um relógio medidor de espessura com escala em centésimos de milímetros, semelhante ao inferior. A aproximação dos rolos inferior e superior é feito manualmente.
Nas extremidades do rolo tracionador está montado guias deslizantes, o movimento é semelhante ao rolo inferior, porém com acionamento direto por meio de volante.
Na parte traseira da mesa está montado um complemento da mesa de apoio, somente com a finalidade de apoiar o material cortado.
O trabalho do corte é feito por uma lâmina sem fim com dimensões de aproximadamente: espessura 1 mm x largura 80 mm, a lâmina trabalha sem um sentido único com a velocidade linear de aproximadamente 350 metros p/minuto.
A velocidade de alimentação dos rolos é variável e controlada por intermédio de potenciômetro.
A lâmina está guiada em dois volantes, o acionamento dos volantes é feito por intermédio de moto-redutor de velocidade com ventilação.
A máquina na região de corte possui um sistema de guias denominadas de “BANDAGEM”. As bandagens são montadas em um suporte que permite a lâmina obter rigidez, porém obtendo um corte liso e bem acabado. Para obter um esforço de tração menor.
O equipamento possui um sistema de afiação da lâmina que trabalha constantemente afiando a mesma quando estiver em movimento. O Sistema de afiação possui um dispositivo que faz com que os rebolos afiadores se afastem da lâmina quando de uma parada imprevista.
Na parte traseira do sistema de afiação está montado um conjunto aspirador que faz com que as fagulhas provenientes dos rebolos sejam aspirados e depositadas em um reservatório adequado.
Pino de regulagem manual para melhor alinhamento da lâmina em relação as bandagens.
Quando da substituição da lâmina o equipamento possui um volante montado em um conjunto de molas prato, para um tensão constante, todas as trocas de lâmina, existe um dispositivo limitador de tensão. Os volantes que suportam a lâmina estão montados em rolamentos auto lubrificantes e vedados. O mancal que suporta os volantes possuem um sistema de articulação em seu eixo vertical, possibilitando assim regulagem da estabilidade da lâmina.
O painel de comando está instalado na lateral do equipamento e permite que se tenha um controle total de todos os movimentos mecânicos do equipamento é feito através de um IHM do CLP e visualização digital da medida a ser laminada.
Largura Útil de Corte = 1.600 mm
Abertura Máxima = 200 mm
