CÉLULA ROBOTIZADA

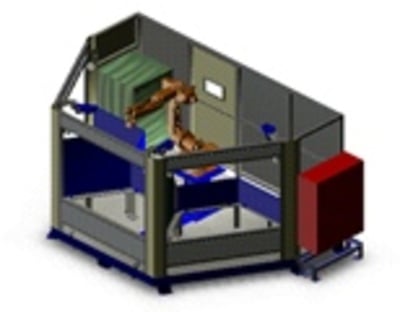

Célula CMS4-3S, montada sob base monobloco paletizável com três estações de trabalho não necessita de transporte especial, pois foi dimensionada para ser transportada em caminhão de carga seca padrão.

O sistema proposto possui as seguintes vantagens:

* Ocupa apenas 7,5 m² de área útil de sua planta;

* Estrutura totalmente paletizável;

 *Transporte interno customizado, pode ser movimentada com uma empilhadeira de 4 ton.;

 * Mudança de layout com baixo downtime;

* Baixo downtime de montagem na planta do cliente, após tryout apenas ligação elétrica e pneumática;

* Cabeamento elétrico e pneumático embutido em leitos no piso monobloco da célula, não usamos eletro calha externa no piso da célula;

* Baixo custo de manutenção;

Descritivo da Célula:

* Uma (1) Base monobloco paletizável;

* Um (1) robô industrial com 6 graus de liberdade capacidade de carga 4 kg.

* Uma (1) Proteção perimetral em chapa pintada em epóxi cinza;

* Uma (1) Porta de manutenção elétrica;

* Três (3) Janelas elétricas para proteção das estações de trabalho;

* Uma (1) Base elevada para montagem do robô;

* Três (3) Botoeiras para acionamento das estações de trabalho;

* Três (3) indicadores visuais de operação das estações de trabalho (pirulito);

* Três (3) Bases para fixação dos dispositivos;

* Três (3) Botoeiras para acionamento, parada, start e reset das estações de trabalho;

* Uma (1) Base para o controlador do robô externa;

* Uma (1) Base para máquina de solda;

* Iluminação fria para as estações de trabalho;

* Um (1) Armário elétrico para gerenciamento da célula com PLC e IHM.
