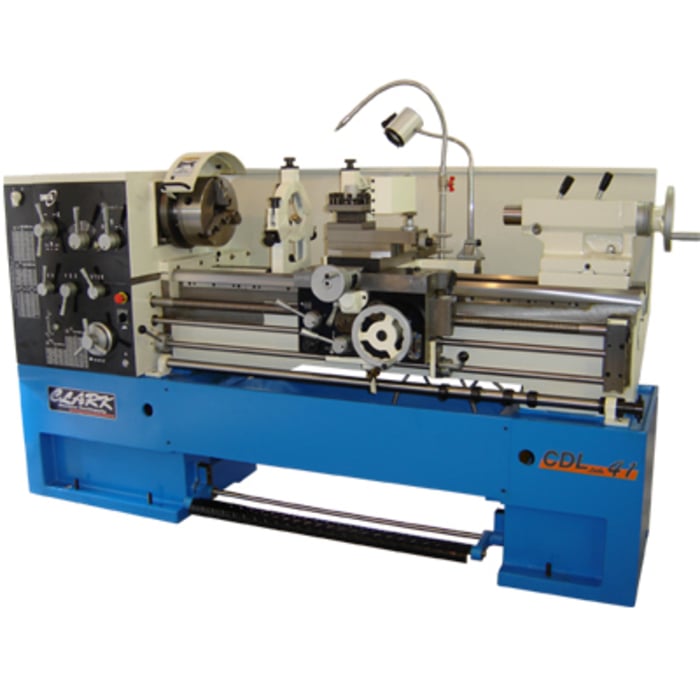

Torno Mecanico Clark CDL
Descrição
Torno Mecânico Universal marca CLARK DJC Modelo CDL41 Capacidade 1000 milímetros. entre pontas, diâmetro admissível sobre o Barramento 410 milímetros., automático dotado de avental com desengate, parágrafo 4 Posições, barramento com cava temperado, graduado com mangote trava broca bipolar motor e de 4 - 6 CV., equipado com: Placa universal de 3 castanhas reversível 200mm. Placa Independente de 4 castanhas 300mm. Placa de arraste. Flange de 200mm. Luneta fixa com 3 pontas; Luneta móvel com 2 pontas; Sistema completo de refrigeração de corte; Sistema de iluminação; Porta Ferramenta Castelo; Protetor frontal de acrílico em cavacos; Protetor para placa universal; Micro interruptor de segurança na porta do recambio; indicador Relógio para corte de roscas; Proteção traseira; cavacos para Aparador inferior; Contra pontos cabeçote fixo para fixo; Contra ponto fixo para cabeçote móvel de 4 cm; Bucha cônica de redução; Jogo de parafusos e porcas niveladores; Caixa de Ferramentas compostas de chaves de serviço; Manual de instrução e operação em Português; Instalação elétrica completa
Características
Altura entre pontas: 205 mm.
Distância entre pontas: 1000mm.
Diametro admissível sobre o barramento: 410 mm
Diametro admissível sobre o carro transversal: 230mm.
Diâmetro admissível na cava: 640 mm
Comprimento útil da cava frete a placa: 180mm.
Curso do carro transversal: 230mm.
Curso do carro Porta ferramentas: 125 mm.
Seção do Cabo Porta Ferramenta: 20x20
Largura do barramento: 300mm.
Altura do barramento: 300mm.
CABEÇOTE FIXO
Nariz do eixo arvore: D6
Diâmetro do furo do eixo arvore: 52 milímetros.
Cone interno do eixo arvore: M6
Numero de velocidades do eixo arvore: 12
Gama de Velocidades: 32 ~ 2000rpm.
CABEÇOTE MOVEL
Diâmetro do mangote móvel: 60mm.
Curso do mangote Móvel: 127 mm
Sede cônica do mangote: CM4
Deslocamento Lateral: 15mm
CAIXA DE ROSCAS E AVANÇOS
Avanços longitudinais (18) mm. / rev.: 0,06 ~ 0,82
Avanços Transversais (17) mm. / rev.: 0.017 ~ 0.242
Numero de roscas: 136
Roscas métricas (24) mm. 0,5 ~ 14
Roscas fios por polegada (44) FPP / IPT.: 2 ~ 56
Rosca Modulo (24) mod.: 0,5 ~ 14
Roscas Diametal Pitch (44) DP.: 2 ~ 56
Passo do Fuso Principal FPP / IPT.: 6
Diâmetro do fuso principal: 36mm.
POTÊNCIA Instalada
Motor principal: 4-6 Hp.
Moto Bomba para refrigeração: 0,12 Hp.
DIMENSÕES E PESO
Comprimento x Largura x Altura (mm) 2250x1015x1235
Peso: 1.400 kg.
