Entre a peça e a ferramenta atua uma força, responsável pela deformação local de material e consequente formação de cavaco. Para simplificar o estudo dessa força, considera-se que ela atua em um único ponto localizado no gume cortante. De maneira geral, a direção e o sentido da força F são difíceis de se determinar.
Por isso ela é decomposta em componentes.

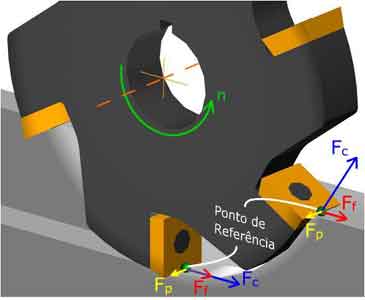

As componentes de F são identificadas por índices:
c: para a direção principal de corte;
f: para a direção de avanço;
p: para a direção passiva (perpendicular ao plano de trabalho Pf ).
A Força de Corte Fc tem o mesmo sentido e direção da velocidade de corte vc. Ela é responsável pela maior parte da potência de corte.
A Força de avanço Ff tem o mesmo sentido e direção da velocidade de avanço vf. Ela é a maior responsável pela deflexão da ferramenta.
A Força passiva Fp é a componente de F perpendicular ao plano de trabalho Pf (onde se localizam Fc e Ff ). Caso a ferramenta tenha gumes retos (kr = 90o, ls = 0o) a Fp será muito pequena em relação à Fc e Ff.
A potência de corte Pc é a potência entregue ao gume da ferramenta e consumida na remoção de cavacos.
A potência de acionamento Pa é a potência fornecida pelo motor à máquina ferramenta. Ela difere da potência de corte pelas perdas que ocorrem por atrito nos mancais, engrenagens, sistemas de avanço, etc.
O rendimento h da máquina ferramenta é definido pela razão entre Pc e Pa.
Em virtude da diversidade de estratégias de usinagem, da variação de espessura do cavaco e das diversas geometrias de ferramenta disponíveis, é muito mais difícil obter o equacionamento da força de corte no fresamento que no torneamento.
Veja o equacionamento da Força de Corte para uma fresa de geometria simples.
