Característica Específicas: é um ferro fundido com grafita tipos I e II, em matriz predominantemente perlítica, obtida através de adição de elementos perlitizantes. A matriz assim obtida proporciona alta temperabilidade, permitindo os tratamentos de têmpera, normalizaçãao e têmpera superfiicial. O material tem comportamento de resistência ( tração e escoamento) similar aos aços SAE 1045 laminados a quente, na condição bruta de fusão.
Microestrutura: é constituida de grafita em forma de nódulos (esferas) , formas I e II, tamanhos 6 - 8, de acordo com ASTM A 247. A matriz é predominantemente perlítica, podendo conter aproximadamente 25% de ferrita e no máximo 5% de carbonetos dispersos.

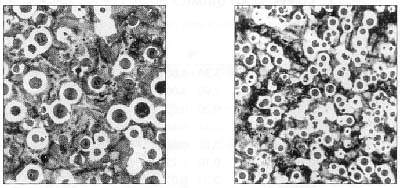

Microestrutura Típica no núcleo(esq.) e periferia (dir.)
Propriedades Mecânicas: valores típicos tomados de corpos de prova retirados das barras na seção médio-raio.
| DIMENSÕES (mm) | DUREZA (HB) |
|---|---|
| 27,6 - 79,0 | 241 - 302 |
| 79,1 - 195,3 | 241 - 285 |
| 195,4 - 451,2 |
229 - 269 |
Tensão Limite de Resitência à Tração (mínima) = 700 MPa
Tensão Limite de Escoamento (mínima) = 480 MPa
Alongamento (mínimo) = 2%
Composição Química: a composição é mostrada na tabela abaixo
| ELEMENTO | PORCENTAGEM |
|---|---|
| C1 | 3,30 - 3,80 |
| Si | 2,60 - 3,00 |
| Mn |
0,20 - 0,65 |
| S |
0,02 máximo |
| P | 0,10 máximo |
| Cu |
0,10 - 0,25 |
| Mg2 |
0,04 - 0,07 |
Nota 1: as faixas de conteudo de carbono são especificadas para cada grupo de bitolas, de forma a controlar o tipo e o tamanho da grafita. A variação dentro de uma faixa é de aproximadamente 0,20%.
Nota 2: o Magnésio é adicionado com o objetivo de favorecer a formação da grafita esferoidal.
