Notícias
Característica Específicas: é um ferro fundido com grafita tipos I e II, em matriz ferrítica/perlítica, obtida através de tratamento térmico. Tem excelente usinabilidade, elevada estanqueidade e bom acabamento superficial. O material tem comportamento de resistência ( tração e escoamento) similar aos aços SAE 1030 laminados a quente, na condição bruta de fusão.

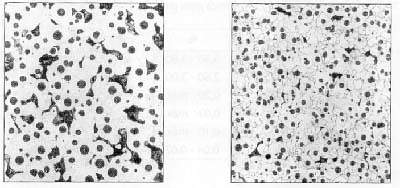

Microestrutura: é constituida de grafita em forma de nódulos (esferas) , formas I e II, tamanhos 6 - 8, de acordo com ASTM A 247. A matriz é predominantemente ferrítica, podendo ter até 25% de perlita e no máximo 5% de carbonetos dispersos.
Propriedades Mecânicas: valores típicos tomados de corpos de prova retirados das barras na seção médio-raio..
DIMENSÕES (mm) | DUREZA (HB) |
---|---|
27,6 - 79,0 | 156 - 217 |
79,1 - 156,3 | 143 - 217 |
156,4 - 451,2 |
131 - 217 |
Tensão Limite de Resistência à Tração (mínima) = 450 MPa
Tensão Limite de Escoamento (mínima)= 310 MPa
Alongamento (mínimo)= 12%
Composição Química: a composição é mostrada na tabela abaixo.
ELEMENTO | PORCENTAGEM |
---|---|
C1 | 3,30 - 3,80 |
Si | 2,60 - 3,00 |
Mn |
0,20 máximo |
S |
0,02 máximo |
P | 0,10 máximo |
Mg2 |
0,04 - 0,07 |
Nota 1: as faixas de conteudo de carbono são especificadas para cada grupo de bitolas, de forma a controlar o tipo e o tamanho da grafita. A variação dentro de uma faixa é de aproximadamente 0,20%.
Nota 2: o Magnésio é adicionado com o objetivo de favorecer a formação da grafita esferoidal.
Gostou? Então compartilhe:
Notícias relacionadas
Faça seu login
Ainda não é cadastrado?
Cadastre-se como Pessoa física ou Empresa
