Características Específicas: a estrutura totalmente perlítica proporciona elevadas propriedades mecânicas e bom acabamento superficial. Outra característica importante é a estanqueidade, que aliada ao bom desempenho mecânico torna o material adequado para uso sob condições de alta pressão hidráulica.
Uso: Para componentes hidráulicos em altas pressões de trabalho como: manifolds, corpos de válvulas, cabeçotes, tampas e êmbolos.
Microestrutura: é constituida de grafita em forma de veios (lamelas), formaVII, tipo A, tamanhos 3 - 6, de acordo com ASTM A 247.
A matriz é predominantemente perlítica, podendo conter ferrita na proporção de até 10%.
A periferia é de grafita tipo D, tamanho 6 - 8, em matriz ferrítica/perlítica, com conteúdo máximo de 5% de carbonetos dispersos.

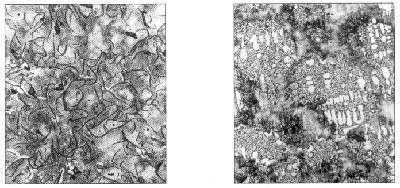

Microestrutura Típica no núcleo(esq.) e periferia (dir.)
| Dimensões (mm) | Dureza (HB) | Tensão limite de Resistência mínima (MPa) |
|---|---|---|
| até 27,6 | 229 - 285 | 270 |
| 27,7 - 53,0 | 197 - 269 | 250 |
| 53,1 - 79,0 |
197 - 269 | 240 |
| 79,1 - 104,8 |
197 - 269 | 230 |
| 104,9 - 156,3 | 197 - 269 | 205 |
| 156,4 - 260,5 |
179 - 255 | 185 |
| 260,6 - 345,0 | 179 - 255 | 170 |
| 345,1 - 476,6 | 179 - 255 | 160 |
Composição Química: a tabela abaixo mostra a composição
| Elemento | Porcentagem |
|---|---|
| C1 | 2,80 - 3,70 |
| Si | 2,20 - 2,60 |
| Mn |
0,55 - 0,75 |
| S |
0,05 - 0,25 |
| P | 0,10 máximo |
| Cr |
0,05 máximo |
Nota 1: as faixas de conteudo de carbono são especificadas para cada grupo de bitolas, de forma a controlar o tipo e o tamanho da grafita. A variação dentro de uma faixa é de aproximadamente 0,20%.
