Como guiar cabos de forma organizada e segura em painéis de operação

Conheça o e-spool flex 2.0, a versão igus de um enrolador de cabo sem anel deslizante. O cabo é sempre conduzido com segurança por meio de uma passagem para garantir que ele seja enrolado adequadamente.

Com um enrolador de cabo desenvolvido recentemente para painéis de controle, os usuários de robôs evitam cabos emaranhados e riscos de tropeçar na produção automatizada. Uma vez que a nova solução não utiliza anéis deslizantes, os meios, os dados e a alimentação de energia e do botão de parada de emergência também podem ser integrados no sistema.

Onde os robôs ou máquinas-ferramenta são utilizados para usinar grandes componentes, os sistemas são programados ou configurados por meio de painéis de operação móveis, porque o programador deve permanecer próximo à ferramenta (robô) e ter uma visão mais próxima do processo.

Soluções convencionais

As soluções anteriores comumente encontradas no mercado e chamadas de "ultima geração" para conectar a máquina e a painel de operação móvel são simples, mas não muito eficazes. O programador retira o painel de um suporte no alojamento de proteção ou na máquina e geralmente arrasta um cabo atrás, que simplesmente fica no chão e - dependendo do operador - permanece lá ou é apenas enrolado no suporte.

Provavelmente, esta é a mais comum e - do ponto de vista da segurança ocupacional - a pior solução, pois o cabo representa perigo de tropeço ou pode ser danificado ao ser atropelado por veículos industriais. O primeiro está sendo aumentado cada vez com mais frequência pelas associações de seguros de responsabilidade civil dos empregadores; o segundo pode fechar toda a fábrica de acordo com o ditado "pequena causa - grande efeito".

  • Muitos robôs são equipados com painéis de programação/operação móveis.
  • O operador controla o painel.
  • Frequentemente, não existe uma solução eficaz para orientação de cabos.

A alternativa: enrolador de cabo com anel deslizante

e-spool


Continua depois da publicidade


As alternativas usuais são os enroladores de cabos, que usam anéis deslizantes para transmissão de energia e sinal em uma bobina giratória. Desta forma, o usuário resolve o problema de rebocar cabos que ficam livremente no chão. Mas esses enroladores de cabos geralmente estão disponíveis apenas como um pacote completo com um novo cabo e a rápida transmissão de grandes quantidades de dados e mídia, como ar comprimido, é muito complicada com anéis deslizantes. Portanto, esta solução não é de forma ideal.

  • Bobinas de cabo convencionais não são uma alternativa adequada

Terceira e nova opção: enrolador de cabo com guia em espiral em vez de anel deslizante

Esta situação inicial foi um incentivo suficiente para a igus como especialista na orientação de cabos móveis para desenvolver uma solução nova e, do ponto de vista do usuário, satisfatória em todos os aspectos. Esta solução com a designação e-spool® flex 2.0 está agora pronta para produção de alto volume e - na primeira fase de expansão - disponível em estoque.

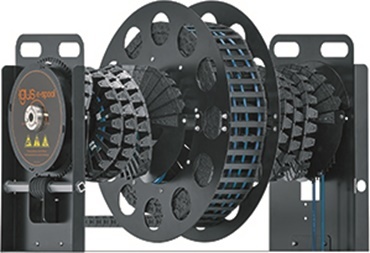

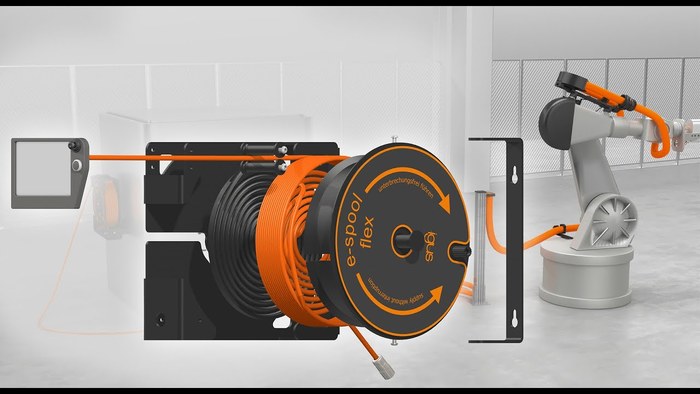

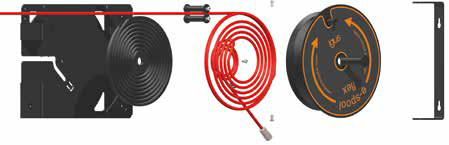

O e-spool® flex 2.0 é um enrolador de cabos que permite que os cabos sejam guiados do início ao fim sem anéis deslizantes ou outros elementos de conexão. Isso é possível por meio de uma guia em espiral que enrola o cabo de maneira controlada quando é enrolado.

  • Solução de enrolador de cabo recentemente desenvolvida
  • Guia espiral em vez de anel deslizante

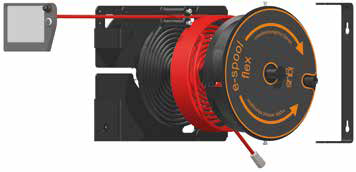

Este novo tipo de enrolador de cabo pode transportar todos os cabos e mangueiras para transmissão de energia, sinais, dados, líquidos, ar comprimido e vácuo sem interrupção. Assim, podem ser usados cabos totalmente montados, que podem ser inseridos no enrolador em algumas etapas bem fáceis e simples. O usuário simplesmente insere o cabo na guia espiral e prende o cabo no alojamento externo do e-spool® flex 2.0.

Tensão de tração constante é garantida e a função de travamento do e-spool® flex 2.0 permite uma operação confortável do painel. E a questão muito discutida na prática sobre se o botão de parada de emergência instalado nos painéis de operação pode ser alimentado com energia e sinais via anéis deslizantes que estão sujeitos a desgaste, também foi resolvida com o uso do enrolador de anel deslizante.

Com esta especificação, o e-spool® flex 2.0 também é adequado para adaptar cabos existentes - e para guiar cabos de ônibus e mangueiras para ar comprimido, vácuo e líquidos. Todo o sistema está alojado em um espaço de instalação compacto e pode ser instalado diretamente no gabinete da máquina ou cerca de segurança.

  • A guia em espiral garante um enrolamento limpo do cabo
  • Orientação ininterrupta de cabos de alimentação, sinal e mídia
  • Tipo compacto como pré-requisito para aplicação universal
